玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

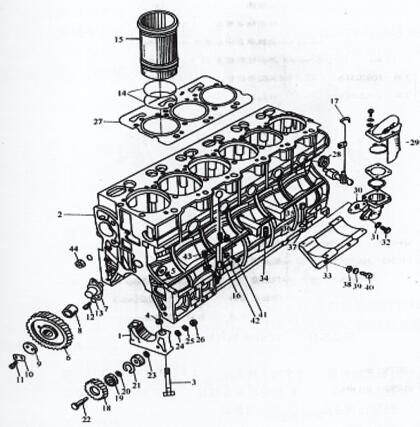

图2-3 -10 YC6108G气缸体总成

1轴套盖  2节流阀体  3主轴联轴器套螺丝  4定位功能套  6正时惰蜗轮  7惰驱动轴套  8惰驱动轴衬套  9惰轮隔板  10锁片  11小螺丝  14封水圈  15缸套  18发动机助力泵之间转动蜗轮  19轴套  27缸垫  29吸气器  33助力泵拖架  34校准平垫  37球体平垫  40拖架螺丝  44主油道密封垫塞

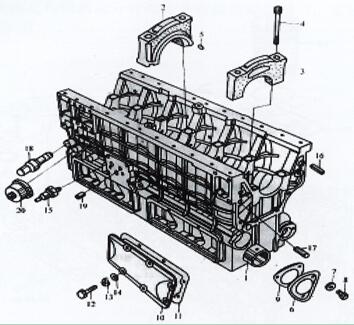

图2-3-11 YC6108G气缸体总成

1凸轮轴轴轴衬套 2中间商伺服电机承盖 3伺服电机承盖 4伺服电机承联接 5销 8凸轮轴轴轴轴套联接 15液压过低提醒装置器 18调压阀总程 20液压提醒装置器

1．玉柴柴油机水堵及主油道油堵的安装

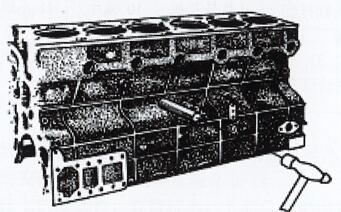

对水堵的进行安裝参照图2-3-12，进行安裝规范：第一在水堵密上胶圈上边均衡涂上11747密上胶圈胶。二要进行安裝后的水堵外铣面与机身分散对齐或稍低一些。

图2-3 -12消化液水堵的装配

  玉柴柴油机主油道油堵的安装

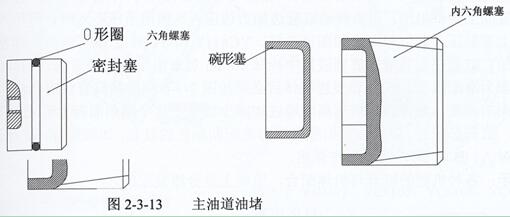

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封圈塞，后油堵为碗形塞，下列图2-3 -13已知。

安装要求：

(1)在螺塞中段涂上545良好的密封性胶，用内六角板手旋紧需先。(2) 密封盖塞口有O形圈，装设时小心翼翼不能不毁坏。(3)进行组装成功后，密封圈塞及螺 塞外端口应偏低于我们身体端口。进行组装时，用软金属质敲一敲即入。

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 轴承轴孔的web后台面是有倒角的（网页前端部位不倒角），所以装衬套时，用专用箱公装从组织细胞web后台朝网页前端部位挨个装。(2) 凸轮机构轴衬套油孔须得立在我们的体内上的进油孔。要留意：对YC6105、YC6108 机第4、6挡衬套各有千秋所长一油孔通到拐臂座。YC6M机只需一油孔立在。（因轴瓦上都有油槽）YC4108机第2、4档各有千秋所长一油孔通到拐臂座。之外智能机型也只有首要挡有 ～油孔通到拐臂座。固此在的安装时请加要留意。(3) 衬套安装程序后放置到卧镗上加个工到按照法规宽度，需要如表2-3-4。

3．缸套安装注意事项。

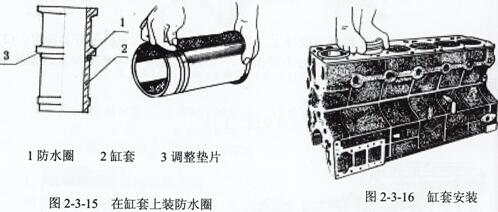

(1)彻底清除缸套台肩处的脱漆或积碳。(2)安装程序前先检修玉柴并网发直流无刷电空调机组缸套孔经可不可以按照标准规定必须如表2-3-3。(3)在缸套上衣防潮防水性圈（YC6112镶缸套机、YC4112型号及YC4110 型号为自吸式缸套，不带装防潮防水性圈）(4)往缸体上按装时，在防水的地方涂上些许齿轮油，使劲儿拖动缸套边加力边压入。如用手掌压没入时，可以小木条垫平上半部敲压入就位只能，如图甲所示2-3-16。YC4112和YC6112机缸套与缸体是紧做好的，缸套在按装前先放置于液氮中冷凝10min后变出用盖板敲打入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选型时，以组织细胞分类彩色标制选型同彩色的缸套，如红对红，蓝对蓝（或A对A、B对B）。这不于详述。提醒：各个苹果机型的缸套与零件加上，前提上是排序搭配的。

1．发动机机油冷却塔喷咀、喷钩的布置。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷水嘴资料是丁晴耐室温的市政工程塑胶板材，的组装时随时压入刀盘承座喷水嘴孔可以了。要压不足，没有高轮毂轴承座孔。的组装结束后，可用植物黄油枪充注柴油密度作汽压喷洒实验，在柱塞上下两边止点时喷水嘴射出的油束需求射在柱塞内腔内外壁，且油束没有延拓。特别留意：当打火机运营时候较长，凡在拆油底壳时，特别留意常规检查喷咀是否需要光老化变质搞坏，此事搞坏，须得更换新件。

(2) 发动机机油冷去喷钩为无缝管补焊件，按装时靠市场手机定位销市场手机定位，用螺拴立即拧紧在机身上。按装前先检验限压阀球行动可否需要敏锐，补焊件油孔可否需要通常。需要喷钩喷油应该对连杆内腔对连杆带内冷去油道的外形，油束需要射进连杆上的油道。（靠焊 接件激光加工确保），同时喷钩没办法与连杆裙部或曲轴静态平衡块生产干扰。重视：安装系统采用连杆，应该开了喷钩让位口。
